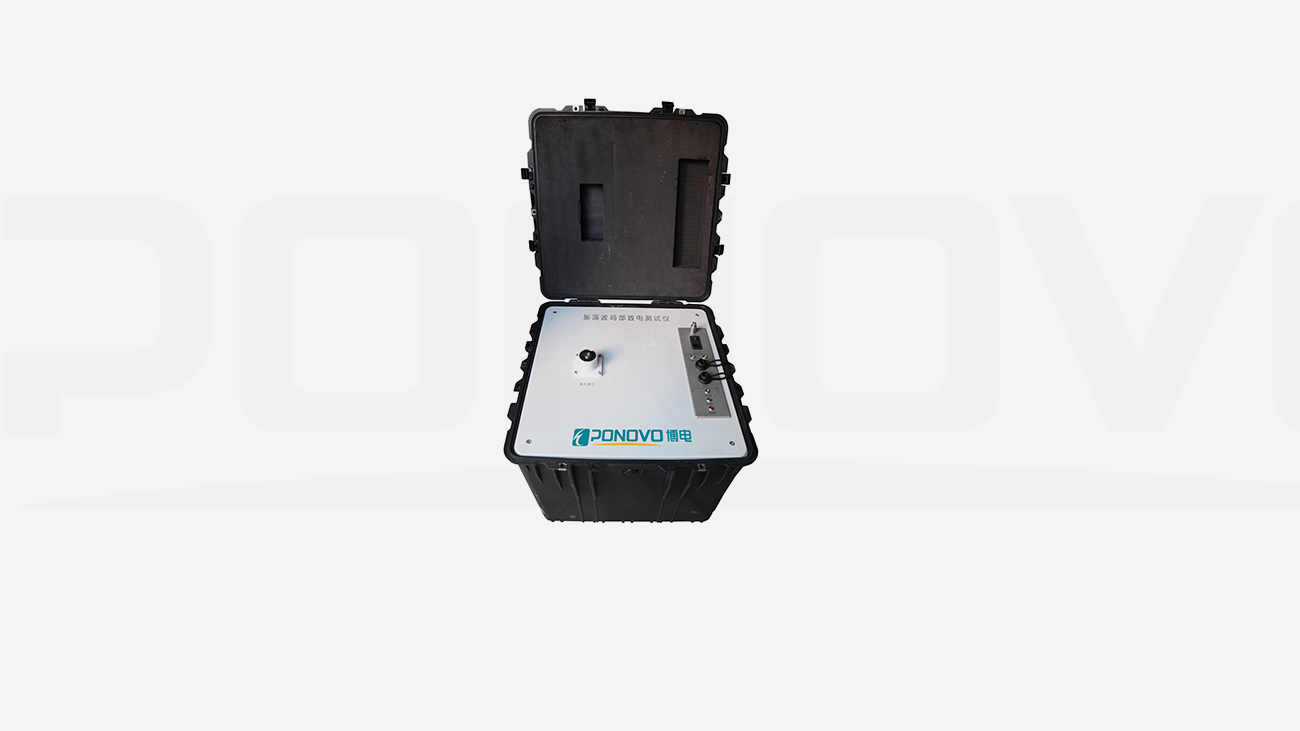

PDAC-1000振蕩波局部放電檢測儀基于LCR阻尼振蕩原理，在對電纜進行短時（30s內）直流充電的基礎上，通過高速固態開關瞬間短路接地再測試回路中形成LC欠阻尼振蕩，在被測電纜芯線與屏蔽層之間產生近似工頻的正弦電壓，激發出因絕緣潛在缺陷而產生的局部放電信號，基于波過程理論通過對局部放電脈沖極性的智能判別實現缺陷位置的準確計算；基于局部放電相位特征譜圖實現缺陷模式診斷及嚴重程度評估。

    整套系統集直流充電模塊、阻尼振蕩回路、局部放電測量模塊、高速采集/控制單元于一體，具有高度的集成化和便攜性，測試過程完全由計算機自動控制，實現操作人員與高壓單元的高度隔離，特別適合于現場條件下10kV及以下電壓等級電力電纜絕緣狀態的高效、無損測試。
